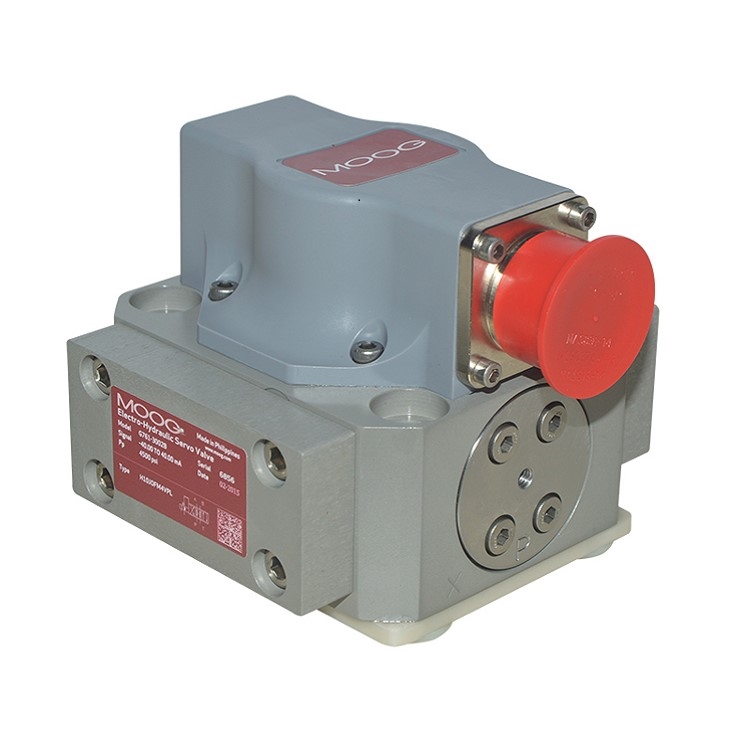

G761系列電液伺服閥是可用作三通和四通節流型流量控制閥，用于四通閥時控制性能更好。該系列閥為高性能的兩極電液伺服閥，在7Mpa額定壓降下的額定流量為4L/min至63L/min。閥的先導級是一個對稱的雙噴嘴擋板閥，由干式力矩馬達的雙氣隙驅動；輸出級是一個四通滑閥。閥芯位置由一懸臂彈簧桿進行機械反饋。該系列閥結構簡單、堅固，工作可靠，使用壽命長。這類閥適用于位置、速度、力（或壓力）伺服控制系統，并具有很高的動態響應。
工作原理
輸入一電流指令信號給力矩馬達的線圈將會產生電磁力作用于銜鐵的兩端，銜鐵因此而帶動彈簧管內的擋板偏轉。而擋板的偏轉將減少某一個噴嘴的流量，進而改變了與此噴嘴相通的閥芯一側壓力，推動閥芯朝一邊移動。閥芯的位移打開了供油口（P）與一個控制油口之間的通道，溝通了回油口（T）與另一控制油口之間的油路。同時閥芯的位移也對彈簧桿產生一個作用力，此作用力形成了對銜鐵擋板組件的回復力矩。當此回復力矩與由于矩馬達的電磁力作用在銜鐵擋板處的力矩相平衡時，擋板回到零位，滑閥閥芯保持這一平衡狀態的開啟位置，直到輸入的給定信號發生變化?？傊y芯的位移與輸入的電流信號大小成正比，在恒定的閥口壓降下，流過閥的負載流量與閥芯的位移成正比。
G761系列伺服閥的特點
采用干式力矩馬達和兩級液壓放大器結構                    高分辨率、低滯環
前置級為低摩擦力的雙噴嘴擋板閥                               出廠時全部調整完畢
閥芯驅動力大                                                                可選擇第五個油口用于單獨控制先導閥
動態響應性能高                                                            可現場更換先導閥的碟形濾油器
結構堅固，使用壽命長
流過伺服閥的實際流量與輸入電流信號的大小以及閥的壓降有關。
